cad电气图库大全素材免费版下载 电脑版

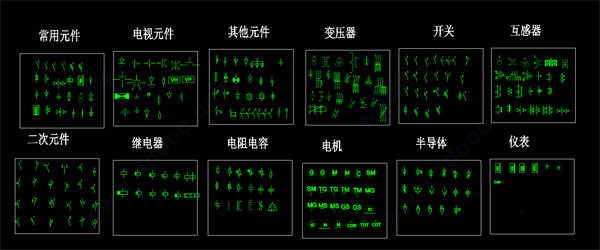

CAD工业制图现在已经非常普遍，但是一些常用的电气原件其实往往是重复的 ，如果每次都需要重新制作，那么势必会大大降低工作成率，提高成本，其实网上有许多现成的各类工程原件可供下载使用，这大大方便了制图人员，有助于提高工作效率。为此小编给大家带来了cad电气图库大全素材免费版，这是多多小编精心收集的一套DWG文件格式的电气原件合集，里面包含了大量的常用电气原件符号，如：AUTOCAD电气元件库、常用CAD电气制图标准图形、常用空气开关图例、低压开关柜等等，用户咋制图时直接将本图库导入AUTOCAD中即可使用，方便快捷，有需求的朋友请下载体验。

cad电气图库大全素材免费版特色

使用的三个基本方面：清晰、准确、高效

1、清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

2、准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000x2000，而实际量量是1250x2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用cad绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。

3、高效：图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是cad软件使用的三个基本点。在cad软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习cad中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

在电气版CAD中添加新元件到元件库中的方法：

在元件，元件库选项下，元件向导里有，选中对应的图库文件，DAT格式，加载。

很多家电气软件插件都支持标准电气元件图库插入和加载。只是各家元件库文件不同，不能互相通用。但都可以转成标准的DWG格式阅读，和简单编辑。要深入编辑使用，就要使用对应的厂家插件就可以了。 可以直接加载的。在元件，元件库选项下，元件向导里有，选中对应的图库文件，DAT格式，加载后就可以看到变化了。
