详细介绍

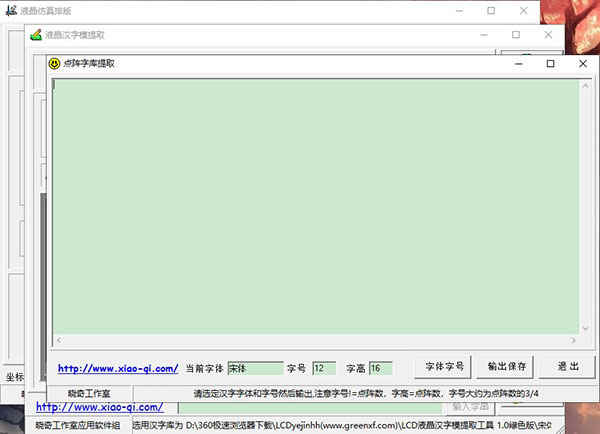

晓奇液晶汉字模提取是一款非常好用的字模提取软件。包括了三个程序，分别是：液晶汉字模提取(Lcmzimo.exe)，液晶仿真排版(LcmSim.exe)和点阵字库提取(TakeDotLib.exe)。它可以在你动手编写单片机程序之前，先做规划排版，根据你的菜单内容进行布局，使您的文字排版更为标准，在进行单片机编程的时候，排版通过的坐标很有用，可以省去很多调试时间。写过液晶菜单的你一定有这样的体会，工作量重要分出很大一部分时间用于反复调试版面布局，就是由于这个原因，作者编写了这个软件，配合字模软件，可以大大提高编程效率。你可以完全不用关心字模部分，只管编写程序，编完以后用字模软件帮你自动生成一个.h文件加入到你的工程中就行了。人性化的设计，使用起来十分高效，非常实用。
软件功能
1、打开功能是专门用于对C语言文件自动提取显示所需要的汉字，进行点阵码数据转换的，在您的C语言程序中，有一点需要特别留意：您的注解中请不要使用双引号，否则会引起提取错误。
软件包中的文件ee.c作为一个简单例程供提取测试用。
2、提取以后的点阵码可以随意修改点阵数据，使用鼠标的左键为加一点，右键为擦除一点。
修改完毕请按旁边的确认键将数据记录到点阵码中，否则您的修改将自动放弃。
3、点阵码可以随意平移，请谨慎使用。平移之前请查看一遍所有的字符点阵图，平移有可能会丢失边界点，移出了边界的点阵将被丢弃，不可恢复。
平移前请确认是否有必要进行全体字符一起移动。
4、用户自定义特殊字符的建立，首先选定点阵数据，在下面的汉字输入窗口输入几个您不使用的汉字，确认。然后生成了这些汉字的点阵码，再将他们清空（使用平移按钮中间的那块抹布），就可以用鼠标描绘你的图案了，最后别忘了打“确认”键。
5、ASCII字符可以自动提取0x20~0x7f的全部，最后一个0x7f一般都没有用，可以手工将它删除，也可以利用它做一个简单的特殊字符。
汉字库中也包含有ascii字符，但是经查对与这三个ascii库基本一样，所以就不再重复。
6、保存文件：C语言格式的默认为.h类型，汇编格式的默认为.inc类型，只要将他们加入到您的工程中就可以了。
7、新增加了自动添加下划线功能。这项功能在做点阵显示和修改的时候并不出现下划线，设置了以后仅仅在最后的输出文件中出现，以免干扰编辑修改。
8、扩充对windows汉字的直接提取，从16~96范围内可以任意设定选取。主要用于制作界面的开机封面少量标识性汉字。
9、扩充了对ascii小字库5x8以及大字库20*40/24*48的支持，毕竟字库文件比较工整。
晓奇液晶汉字模提取使用教程
1、在本站下载解压文件后，打开文件夹找到Lcmzimo.exe打开它。
2、选择输入文字格式。
3、然后在下方的输入框内输入自己想要取模的汉字，点击参数确定。
4、然后点击输入字符串就可以最终的字符串给输出了，最终结果如下图所示：
液晶排版软件语法：
1、putstr(x,y,"显示abc123",Att)
其中：
x......显示的左上角横坐标，根据液晶的点阵排列取向自动取舍
y......显示的左上角纵坐标，根据液晶的点阵排列取向自动取舍
"".....显示内容，可以包含汉字、ASCII文字
Att....显示属性，0..表示正常显示白底黑字，1..表示反白显示黑底白字
2、linexy(x0,y0,x1,y1,Att)
其中：
x0,y0.....直线起点坐标
x1,y1.....直线终点坐标
Att.......属性，0..正常画黑线，1..画白线
3、LoadChinese("lib名称",height)
lib名称 必须是在本系统目录下，完整的字库文件名
4、LoadAscii("lib名称")
目录下所列的asc字库均可以使用
5、ModeSele(modeset)
modeset....用于制定模块的点阵排列方式可以指定为：
1......横向排列
2......纵向排列
6、lcmSize(width, height)
用于选定液晶规格，可任意设定
7、movex(x)
用于字模在x方向上的平移，x>0向右移
8、movey(y)
用于字模在y方向上的平移，y>0向下移
9、windows字库的调用：
同样使用汉字库装入命令LoadChinese("w_字体全称",height)；
在字体名前面增加了w_是为了与汉字库区分，举例：
LoadChinese("w_华文行楷",32)；
10、图片装入，先设定好装入坐标和图片大小，然后就可以用装入图片按钮选择要装的文件就可以了。本软件只支持装入黑白图。
编程装入命令：LoadBitmap(intox, intoy, endx, endy, "file")；
// 装入图形文件
注意事项
开机初始状态
汉字库：宋体16.dot 字高：16
Ascii: Asc5x8E.dot 字高：8
液晶规格：240x128
所有字库文件建议放在与本软件同一个目录下，便于查找
排版程序文件的文件扩展名约定为.lcm
ps：如果你不用进行编程，请将编辑窗口内的东西全部删除干净，（刚打开软件还没有打开过lcm程序文件的时候这个窗口内是空的）设置好ascii字符、汉字库，设定好其他参数，最后按确认按钮，然后您就可以在下面的三个小窗口中设定x,y坐标以及显示内容。
更新内容
1、扩充了可供选择的字库范围，添加了windows字库（虽然不太实用）；
2、新版的软件将会自动记录您所有的操作过程，你随时都可以进行编辑记录内容调整输出位置等，协助你进行编程做一个初稿；
3、显示以后也可以用鼠标直接对每一个点作精细的修改，最后还可以保存为黑白bmp文件，交给字模软件直接输出数据文件，这对制作界面的封面特别有用；
4、可以选择模拟显示屏是否需要价外框，可以保存实际效果图片；
5、按照个人的爱好，模拟显示部分可以自设定各部分的颜色；
6、可以选择整屏反白显示；
7、显示比例可以分宽度和高度两个方向随意调节，更贴近实际效果。
