protel 99se win7加库免费工具下载 v1.3免费版

protel99se加库软件下载-protel99se win7加库免费工具 v1.3免费版

分享到:

机械电子相关软件

人气 机械电子

  • 人气游戏
  • 人气软件

新上架电脑软件

详细介绍

protel99se win7加库免费工具是为了解决Protel 99se在Win7操作系统下无法加载SCH库和PCB库所使用的加库软件。通过安装加库软件,用户无需大量更改Protel 99se的配置文件或是进行麻烦的搜索加库,简单实用,解决无法加载库的烦恼。Protel 99SE是一款在Windows操作系统下运行的电路板设计软件,对于国内电学专业大中专院校学生来说,这是必学的一款软件。软件操作界面十分简洁,功能大致分为两个部分:电路工程设计部分(Advanced Schematic)和电路仿真与PLD部分(Advanced PCB)。安装Protel 99se加库软件后,在添加库中会增加sch选项,并且在保存库中会多了pcb文件选项,安装非常简单方便,需要的用户可以免费下载收藏。

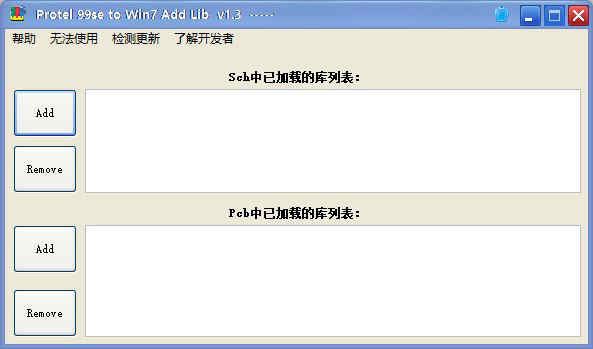

protel99se win7加库免费工具

Protel 99se加库软件使用帮助

添加原理图库文件
1、选择要添加的类库别为SCH
2、按删除或者添加按钮,选择要添加的文件
3、打开protel99工程文件
4、打开原理图中的 添加删除元件库对话框
5、按添加到protel 按钮,把选择的库文件添加到 “添加/删除元件库”对话框中
6、点击‘添加/删除元件库’对话框中的OK按钮
选择要添加的库类为PCB文件
1、关闭protel99se软件
2、按添加库 和 删除 按钮,选择要添加的文件
3、按更新protel99库按钮,完成
4、启动protel99se软件

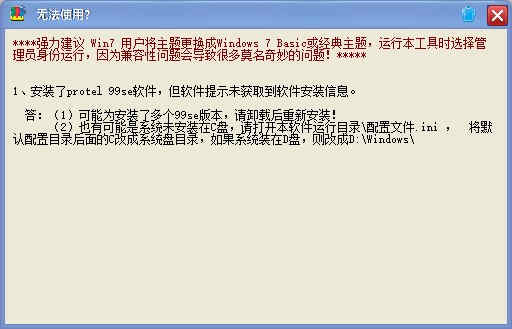

注意事项

强力建议Win7用户将主题更换成Windows 7Basic或经典主题,运行本工具时选择管理员身份运行,因为兼容性向题会导致很多莫名奇妙的问题!
1、安装了protel99se软件,但软件提示未获取到软件安装信息。
答:
(1)可能为宏装了多个99se版本,请卸载后重新装!
(2)地有可能是系统未安装在c盘,请打开本软件运行目录配置文件.ini,将默认配置目录后面的c谈成系统盘自录,如果系统装在盘,则改成D:\Windows\

Protel 99SE介绍:

Protel 99SE是一款在Windows操作系统下运行的电路板设计软件,对于国内电学专业大中专院校学生来说,这是必学的一款软件。软件操作界面十分简洁,功能大致分为两个部分:电路工程设计部分(Advanced Schematic)和电路仿真与PLD部分(Advanced PCB)。这两个部分包含了电路设计的所有步骤以及需要,有着绘制、修改和编辑电路原理图;更新和修改电路图零件库;查看和编辑有关电路图和零件库的各种报表以及提供信号对电路图进行模拟仿真,从而验证、简化和分析电路的各项实用性。

常见问题

一、win7下protel99se如何添加元件库?
1)使用find搜索元件,然后将搜到的元件库加载进去。

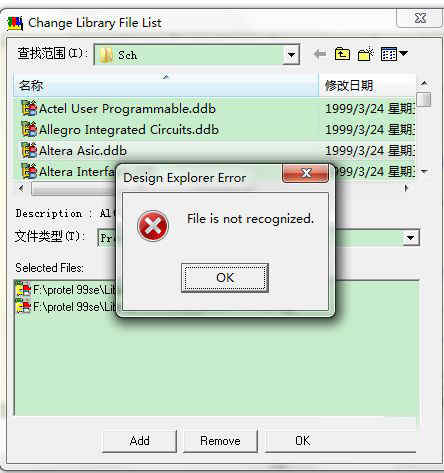

二、protel99se元件库无法添加库的解决方法

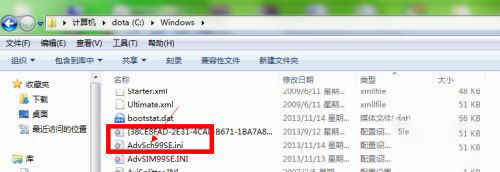

1)打开c盘进入Windows文件夹,找到AdvSch99SE.ini文件(注意是AdvSch不是Advsmi),我们只需要改一下AdvSch99SE.ini文件里面的内容即可。

2)由于C盘Windows文件受系统保护,在C盘下打开AdvSch99SE.ini文件之后的内容修改之后是无法保存的。所以我们暂时把AdvSch99SE.ini文件拖动到桌面上,然后就可以双击打开并进行修改。

3)我们只需要改两个项目,所以别嫌麻烦,因为一点都不麻烦的。

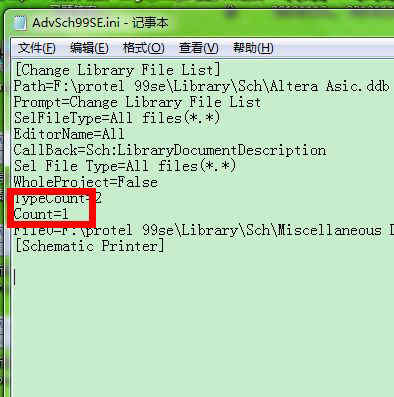

1、count的值:count的值表示protel99se库的个数,系统自带的已经有了1个,所以此时值为一,我们如果添加新的库,那么值就应该改变了,添加1个值加1,也就是添加一个值就是2,添加两个值就是3,以此类推,下面事例是添加一个,所以值就是2了。

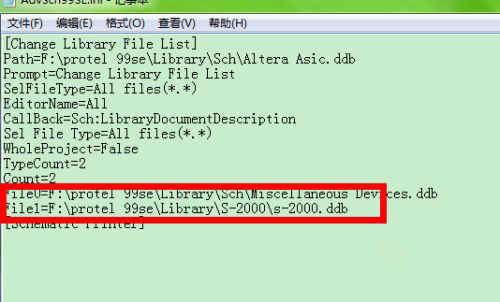

2、文件路径:软件默认的只有一个库的路径,如果新添加了一个库,那么我们要为此添加那个库的路径,注意:第二个路径的开头是File2,如果还要新添加库的话,开头就是File3了。以此类推。

4)修改完之后把AdvSch99SE.ini文件放回到c盘Windows下,然后打开protel软件,就会发现库已经被添加上了。

5)最后有所补充,如果以上方法还是无法解决,说明你的系统安装的不彻底,所以我们还要再多做一步。

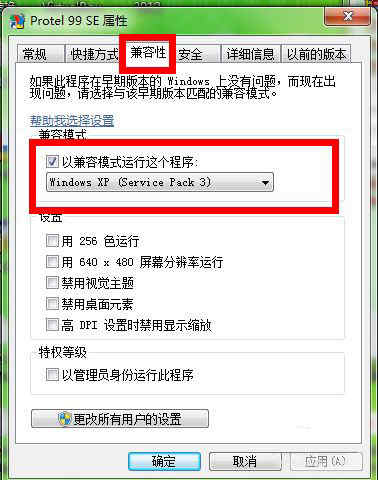

6)关掉protel软件,右击protel 99se.exe,属性-兼容性-xp模式。重新打开protel软件,这样库就完整被添加了。

更新日志

v1.1版本

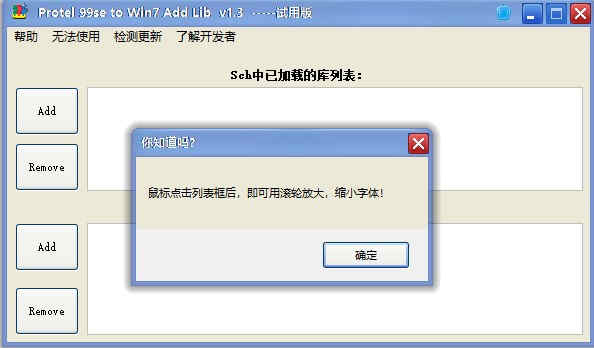

加入滚轮控制字体大小,记忆保存!
v1.2版本
加入帮助菜单,美化窗口界面,优化代码执行速度!
v1.3版本
加入在线检测更新功能,让您的软件时刻保持最新!
加强软件防破解力度!

应用截图

  • protel 99se win7加库免费工具
protel 99se win7加库免费工具图片(1/1)
